UPS是一种含有储能装置，以逆变器为主要组成部分的恒压恒频不间断电源。主要为计算机、计算机网络或其它电力电子设备提供不间断的电力供应 。当市电输入正常时，UPS将市电稳压后供应给负载使用，此时的UPS就是一台交流市电稳压器，同时它还给所配的蓄电池充电;当市电中断(事故停电)时，UPS立即将电池存储的电能通过逆变转换的方法向负载继续供应220V交流电，使负载维持正常工作并保护负载软、硬件不受损坏。

UPS是数据中心机房的供电保障设备，传统的维护管理包括：①日常巡检外观，定期更换电池、滤波电容、风机等易损件，大修时做电池活化等；②改造或采用换代设备，使用高级工具测试电池性能。这种管理方式企业投入成本高，维护人员工作量大，不易实时掌握设备运行状态和关键数据，设备事故预防能力低。针对这种情况，卓振思众推出UPS在线维护管理系统，其可避免传统方式的不足之处，获得良好效益。

一、UPS监测实现功能

A、实时监视UPS整流器、逆变器、电池总电压、旁路、负载等各部分的运行状态与参数（能监测到的具体内容由厂家的协议决定，不同品牌、型号的UPS所监控到的内容不同）。

B、系统可对监测到的各项参数设定越限阀值（包括上下限、恢复上下限），一旦UPS发生越限报警或故障，系统将自动切换到相应的监控界面，且发生报警的该项状态或参数会变红色并闪烁显示，同时产生报警事件进行记录存储并有相应的处理提示，并第一时间发出手机短信、声光等对外报警。

C、提供曲线记录，直观显示实时及历史曲线，可查询一年内相应参数的历史曲线及具体时间的参数值（包括最大值、最小值），并可将历史曲线导出为EXCEL格式，方便管理员全面了解UPS的运行状况。

二、实现方式

此次有1台UPS需要检测，项目可以采用JZ-PTS300智能设备监控器与UPS主机的智能通讯串口连接，通过智能设备协议转换，经TCP/IP协议与软件平台进行数据交互。监控中心可全面查看UPS运行状况，监视UPS的各种参数，并有直观的图形界面显示。

三、报警实现

如果UPS报警，将自动切换到相关画面。越限参数将以不同颜色突出显示，并伴有报警声音和相应的处理提示。可根据用户需求设置电话语音、邮件或短信通知。对于重要参数，可作曲线记录，可查询一年内的数据曲线，并可显示选定日期的最大值，最小值等，使管理人员对UPS的状况有全面的了解。

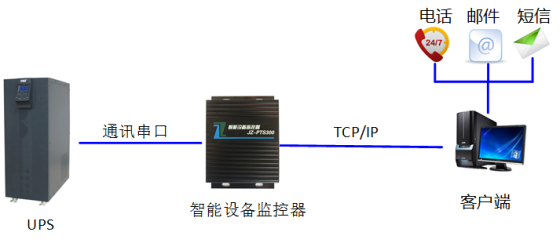

UPS监控实现方式如下：
