变电站智能监控系统方案-卓振思众

110KV变电站智能监控系统建设有以下的特点：

1)智能供电各类系统性能指标要求高；

2)各系统复杂功能多；

3)需监测的量较多；

4)需监测的站点分布多，并要求集中监控管理；

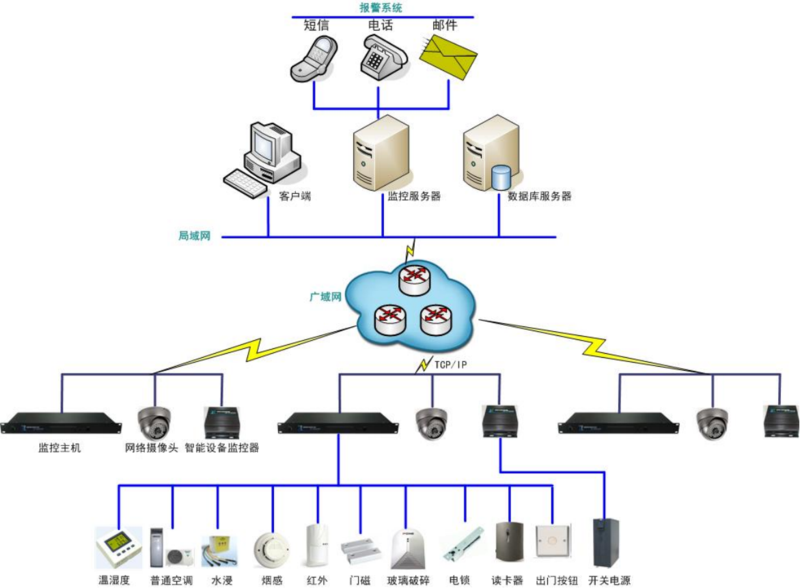

5)监控功能主要包括：主控室内各类智能设备的监测、主控室内的环境温湿度及有害气体监测、主控室内柜式空调监测、主控室消防烟雾情况监测；主控室内各主要出入门禁系统监测与管理；变电站内的安防联动；变电站内的视频监控；红外防盗监控等；

变电站智能监控系统所达到功能如下：

1）智能直流电源监测

电力系统中还有大量的直流电源。它的作用是：正常时为变电站内的断路器提供合闸直流电源；故障时，当厂、站用电中断的情况下为继电保护及自动装置、断路器跳闸与合闸、载波通信、发电厂直流电动机拖动的厂用机械提供工作直流电源。它的正常与否直接影响电力系统的安全可靠运行。本系统可对直流的智能电源进行实时监测，使监控中心实时了解直流电源各类运行数据并实时报警等。

2）蓄电池组的监测

本系统可对变电站内大量蓄电池组的单体电压；内阻；输出电流数据进行监测，可通过这些数据的监测达到对每节蓄电池组单体故障的判断，并且可实现由中心集中远程维护管理功能。

3）主控室内环境温湿度检测

通过温湿度传感器采集主控室各点的实时温湿度，提供各点准确的实际温湿度值，以便于管理员了解主控室内各点的实际温湿度值，测试空调工作效果，并可通过调节送风口的位置、数量，设定空调的运行温湿度值，尽可能让主控室各点的温湿度趋向合理，确保设备的安全正常运行。

4）消防烟雾检测

通过现有的消防系统主机采集各类烟雾传感器的烟雾状态及消防报警状态和烟雾的位置信号，系统在第一时间报警，及时发现火警避免发生重要火灾事件造成巨大损失，极大地方便了系统的维护。

5) 有害气体监测

机房内消防系统采用七氟丙烷，消防系统报警后是否还存在此类有害气体可通过安装此类气体的检测装置来判断，在中心也可通过此装置判断消防报警后，压火气体是否正常使用及气体的残留情况等。

6）空调检测

各主控室普通空调监测：在集中监控系统中通过遥控，可设置通过温湿度来自动开/关机。普通空调要在供电恢复后，自动延时启动空调机并可以远程控制空调开关机等。

7）视频监视

通过网络摄像机、视频服务器实现录像、存储和告警联动功能等（如非法进入后，自动视频录像功能及自动打开现场灯光等）。

8）门禁监控

门禁系统可与监控主机联网组成在线式门禁监控系统。通过严格的权限管理可进行门禁的远程管理与维护，可实时读取门禁记录的资料。当有人通过验证进门时，监控系统可按已设的权限进行判断比较并开门，同时记录进入人姓名、门号、时间，也可记录非法验证的报警记录。

9）电话及短信报警子系统

为了能更及时地把监控设备重要的报警信息，通知到相应管理人员，让管理员能够及时地处理机房所发生的紧急事件或设备故障报警等，系统配置电话报警功能模块。当设定了电话报警级别的设备发生故障或报警时，系统将自动拨打所设定的相应管理人员的电话或手机，用电话语音的方式告知机房所发生的事件，确保事件可通知到相关的人员。

此外，变电站智能监控系统通过加装短信报警功能模块还可实现短信息报警。一旦某个报警时间发生可自动触发短信息报警，系统将自动按照用户预先设定好的手机号码，往该号码中发送报警短信。报警的手机号码可设置多个，并且用户可根据自身的实际需求设定短信的重发次数以及时间间隔等，保证所有报警信息都能及时、有效地传递给各机房维护人员。

本技术解决方案是针对110KV变电站智能监控系统的特点，依托本公司高效的技术研发力量，并结合我公司在电力变电站智能建设领域多年专业从事变电站动力环境智能集中监控系统的生产及建设施工经验而提出的。目前，该系统已经在多家电力系统单位成功实施。实践证明，卓振思众   变电站智能监控系统为提高变电站或电厂的自动化水平与安全发挥了积极作用。详情请联系400-6056-988。
